Парни пользуюсь пультом сделанным из китайского ПДУ на 12 каналов вот такой http://www.aliexpress.com/item/NEW-DC12V-1.../572350948.html почемуто упала дальность с 100 метров до 30 не пойму в чем дело , я уже и акумулятор  к передатчику  прицепил от УПС особо не помогло , может есть какие наработки по настройке приемной части или усилению вч сигнала передатчика??

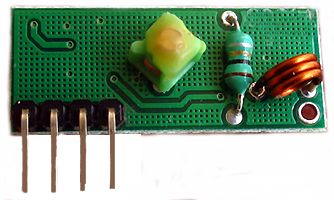

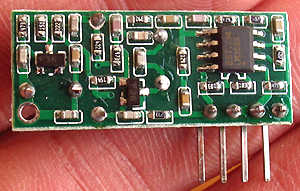

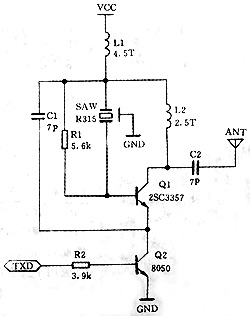

Вот нарыл схему на данные модули приемника и передатчика

[djsanya123]

AnD а транзюки часом не спалил, там стоят 2SC3356 у них макс. напряжение КЭ 12В. Попробуй поигратся с током смещения в передатчике R1 только не перестарайся ато спалиш транзюк, так же можно и поступить в приемнике подбором резистора R1.

Теперь дальше хотя это надо было в начале спрашивать транзисторы проверял? Если это китайская хрень то вполне мог вылететь транзистор, обычно пробивается один переход Б-Э, дальше не поддавался ли ударам пульт, может немного витки разьехались в контуре либо передатчика либо приемника, других неполадок быть не может. По хорошему для правильной настройки надо иметь частотомер и волномер, но в даном случае и простого волномера хватит, по нему вытягивает максимум сигнала с передатчика ну а дальше подстраиваем приемник если надо. Волномер просто делается с головки на 100мкА, пары диодов и кусок провода

[AnD]

Насчет транзисторов спалил не спалил не знаю, пульт не падал , просто пролежал около 2ух  месяцев, после пробывал в деле и пришлось чуть ли не в упор подойти для срабатывания, списал на севшую батарейку в передатчике , вот теперь начал разбор полетов в чем же дело, напругу не повышал более 12 вольт,

волномер -знаю делал такие на разные частоты

вообщем кое какие приборы есть для настройки

может быть частота уплыла хз хотя в заявлено вот что    -передатчик



Frequency : 315Mhz



Modulation : ASK



Working Voltage : 3-12VDC



Frequency stability：±75KHZ



Reception sensitivity：－106DBM



Quiescent current：≤0.1MA



Receiver Data Output  : High - 1/2 Vcc, Low - 0.7v



Transmitor Input Voltage : 3-12V (high voltage = more transmitting power)



Emission Distance : 100-800m in open ground

 Приемник

Frequency: 315Mhz



Frequency stability：±200KHZ



Reception sensitivity：－106DBM



Quiescent current：≤5MA



Working current：≤5MA



Working volt：DC 5V



Output mode：TTL PWL



Отмечу что антенна спиральный провод в приемнике удалена, и вместо нее вывел через коаксиал телескоп длину делаю примерно 17см -1/4 волны, думаю нужно начать с проверки антенн и соединений



djsanya123

а у тебя не такой пду ? если да то какая дистанция максимум

еще замечу что в обычных стареньких авто сигналках похожие модули стоят может их использовать как доноры для ремонта ?

[djsanya123]

Не у меня самодельный на MRF49XA 200-250м, частоту не помню, менял програмно вроде в районе 370-380МГц. Глянь, может и че с антеноной.....

Верить этому или нет но мне эта хрень не нравится а именно стабильность особенно у приемника +/- 0,2 МГц...у мередатчика в пределах нормы.

[AnD]

ну так там приемник сверх регенераторного типа или нет? если да то там полоса пропускания ого го вот и стабильность такая еже
